Interruptor deslizante SMD SPDT MSK1106 de perfil bajo
MSK1106 es un interruptor deslizante SPDT compacto de dos posiciones, diseñado para aplicaciones de montaje superficial en PCB con espacio limitado. Su disposición de contactos A/B de tres terminales proporciona una función sencilla de conmutación para la selección de modos y el control de señales.

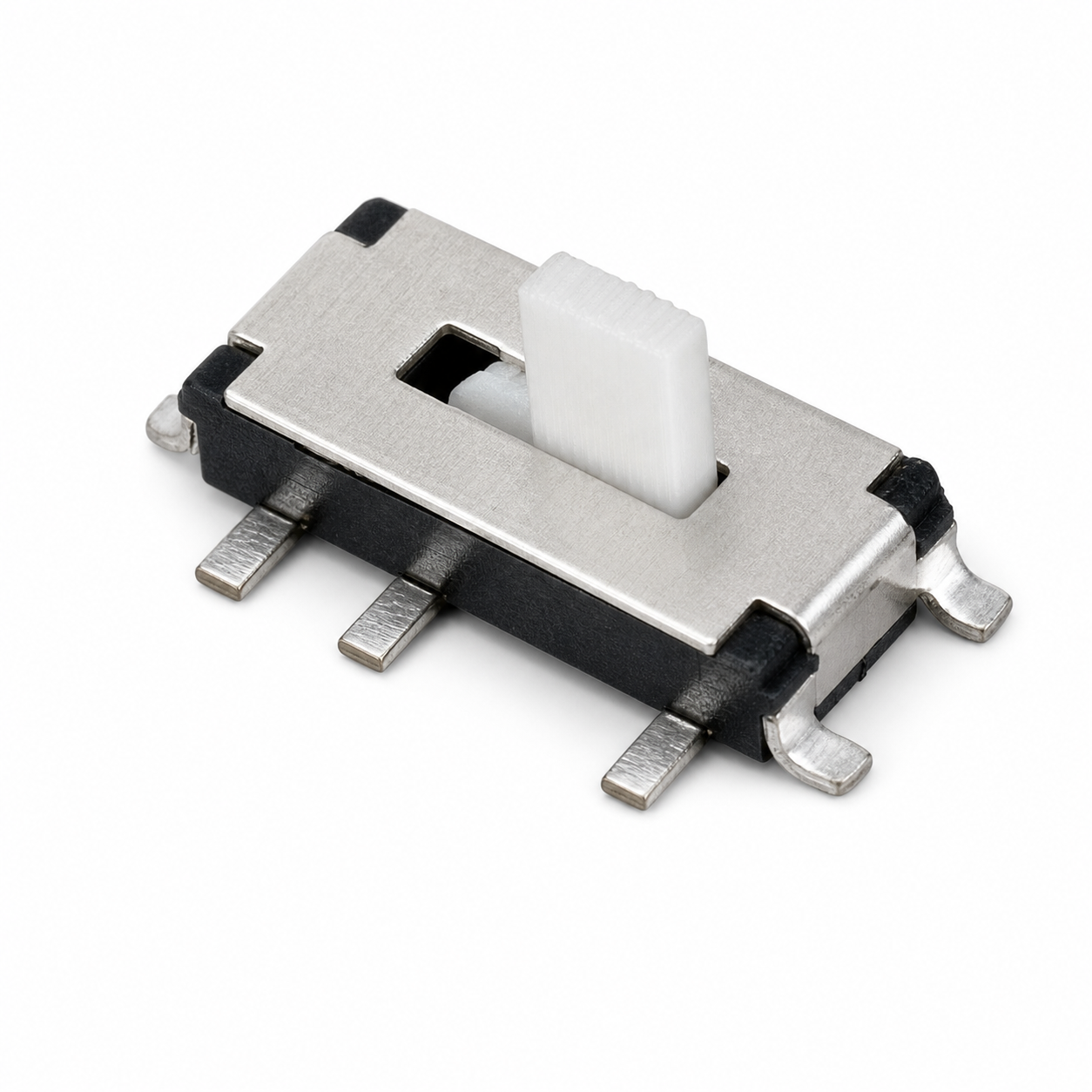

El interruptor combina una base aislante negra, una cubierta superior de metal estampado y un actuador blanco corto. Con una longitud total de aproximadamente 7.8 mm y una construcción de perfil bajo, es adecuado para productos electrónicos portátiles y conjuntos de PCB con alta densidad de componentes.
Características principales
- Función de conmutación SPDT de dos posiciones
- Tres terminales de contacto eléctrico
- Diseño para montaje superficial en PCB
- Longitud total aproximada de 7.8 mm
- Recorrido aproximado del actuador de 2.0 mm
- Construcción de perfil bajo reforzada con metal
- Actuador deslizante blanco y corto
- Adecuado para diseños de PCB compactos
Especificaciones mecánicas
- Longitud total: aproximadamente 7.8 mm
- Ancho del cuerpo: aproximadamente 3.3 mm
- Recorrido del actuador: aproximadamente 2.0 mm
- Configuración de contactos: SPDT (1P2T)
- Posiciones del interruptor: dos
- Terminales eléctricos: tres
- Estilo de montaje: montaje superficial
- Cubierta metálica con base aislante negra
Aplicaciones típicas
- Dispositivos electrónicos portátiles
- Selección de modos y funciones
- Productos electrónicos de consumo
- Equipos de comunicación
- Módulos de control compactos
- Conjuntos de PCB con espacio limitado
Información para pedidos
Confirme la capacidad eléctrica requerida, la altura del actuador, el acabado de los terminales, la disposición de montaje, el embalaje y los requisitos de vida útil antes de realizar el pedido. Contacte con ERI para confirmar el modelo y solicitar muestras y una cotización para pedidos al por mayor.
Dimensiones mecánicas, diseño de PCB y circuito de conmutación SPDT A/B del MSK1106.
