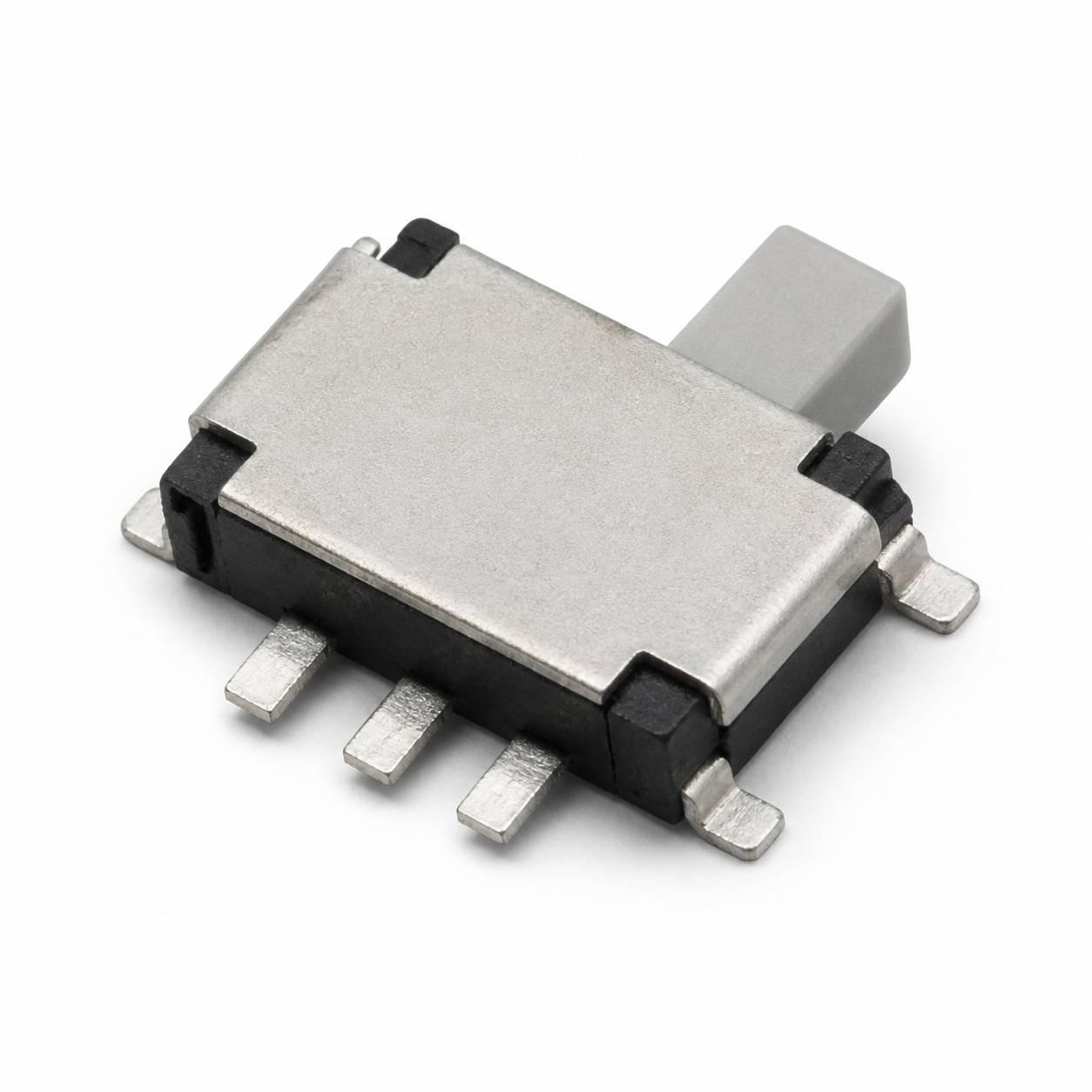

Miniinterruptor deslizante SMD SPDT MSK1101 con accionamiento lateral
MSK1101 es un interruptor deslizante SPDT ultracompacto de dos posiciones, diseñado para aplicaciones de montaje superficial en PCB. Su actuador orientado lateralmente permite accionar el interruptor desde el borde de una carcasa o placa de circuito, manteniendo un perfil de componente muy bajo.
El interruptor cuenta con una cubierta de metal estampado, una base aislante negra, un actuador gris claro y una disposición de contactos de conmutación de tres terminales. Su huella miniatura lo hace adecuado para productos electrónicos portátiles, equipos de comunicación y otros conjuntos de PCB con alta densidad de componentes.
Características principales
- Función de conmutación SPDT de dos posiciones
- Tres terminales de contacto eléctrico
- Actuador deslizante orientado lateralmente
- Diseño para montaje superficial en PCB
- Longitud compacta aproximada del cuerpo de 5.0 mm
- Construcción de perfil bajo reforzada con metal
- Actuador gris claro para facilitar su identificación
- Adecuado para diseños de PCB accesibles desde el borde
Especificaciones mecánicas
- Longitud del cuerpo: aproximadamente 5.0 mm
- Ancho del cuerpo: aproximadamente 2.75 mm
- Proyección del actuador: aproximadamente 1.5 mm
- Configuración de contactos: SPDT (1P2T)
- Posiciones del interruptor: dos
- Terminales eléctricos: tres
- Estilo de montaje: montaje superficial
- Cubierta metálica con base aislante negra
Aplicaciones típicas
- Dispositivos electrónicos portátiles
- Selección de modos y funciones
- Equipos de comunicación
- Productos electrónicos de consumo
- Módulos de control compactos
- Controles de PCB accionados desde el borde
Información para pedidos
Confirme la capacidad eléctrica requerida, las dimensiones del actuador, el acabado de los terminales, la huella de la PCB, el embalaje y los requisitos de vida útil antes de realizar el pedido. Contacte con ERI para confirmar el modelo y solicitar muestras y una cotización para pedidos al por mayor.
Dimensiones mecánicas, huella de PCB recomendada y circuito de conmutación SPDT A/B del MSK1101.
