Interruptor pulsador táctil pasante WP10A-H de 10 × 10 mm
WP10A-H es un interruptor pulsador táctil pasante con una carcasa cuadrada de 10 × 10 mm y un vástago de actuador redondo de 4 mm. Su construcción vertical para montaje en PCB es adecuada para paneles de control, electrodomésticos, instrumentos y otros equipos electrónicos que requieren una entrada momentánea accesible.
La disposición de cuatro terminales consta de dos pares de terminales conectados internamente. Al presionar el actuador, se conectan momentáneamente los dos lados del circuito. La serie ofrece diferentes alturas de actuador; confirme la altura total requerida, la capacidad eléctrica, la fuerza de accionamiento, el recorrido y la vida útil mediante la especificación aprobada antes de realizar el pedido.
Características principales
- Función de conmutación SPST momentánea normalmente abierta
- Carcasa cuadrada del interruptor de 10 × 10 mm
- Vástago de actuador redondo de 4 mm de diámetro
- Montaje pasante en PCB
- Cuatro terminales dispuestos como dos pares conectados internamente
- Múltiples opciones de altura del actuador para diferentes requisitos del panel
- Adecuado para interfaces de control manual y selección de funciones
Detalles mecánicos
| Modelo | WP10A-H |
|---|---|
| Tipo de producto | Interruptor pulsador táctil |
| Función de contacto | SPST momentáneo, normalmente abierto |
| Método de montaje | Montaje pasante en PCB |
| Tamaño de la carcasa | 10 × 10 mm |
| Actuador | Vástago redondo de 4 mm de diámetro |
| Disposición de los terminales | Cuatro terminales; dos pares conectados internamente |
| Altura del actuador | Disponible en diferentes alturas; confirmar al realizar el pedido |
| Patrón de pads recomendado para PCB | 10.3 × 6.0 mm |

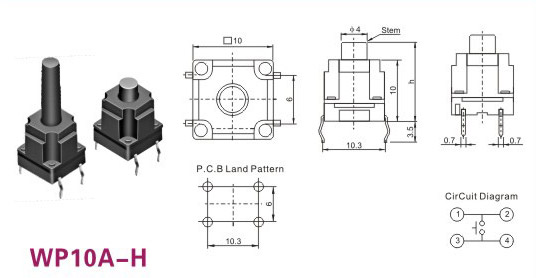

| Dimensiones | Consulte el dibujo técnico; todas las dimensiones se expresan en mm |
Aplicaciones típicas
- Electrodomésticos
- Paneles de control industrial
- Equipos de prueba y medición
- Productos electrónicos de consumo
- Fuentes de alimentación e instrumentos electrónicos
Asistencia para pedidos
Envíe a ERI la altura requerida del actuador, la cantidad prevista, la aplicación y los requisitos técnicos para confirmar las especificaciones y solicitar muestras y una cotización para pedidos al por mayor.
