Interruptor deslizante SPDT SS12F15 para montaje en panel
SS12F15 es un interruptor deslizante SPDT (1P2T) ON-ON compacto, diseñado para aplicaciones de montaje en panel y control de baja tensión. Cuenta con un actuador alto estriado para facilitar el accionamiento manual y una brida de montaje extendida con dos orificios de fijación.
Tres terminales de soldadura están situados en la parte inferior del cuerpo del interruptor. La brida extendida proporciona una instalación más segura que los interruptores deslizantes estándar destinados únicamente a PCB, lo que hace que este modelo sea adecuado para paneles de equipos, conjuntos de control, dispositivos de prueba y productos electrónicos personalizados.
Características principales
• Configuración de contactos SPDT / 1P2T
• Función de conmutación ON-ON de dos posiciones
• Acción de conmutación sin solapamiento
• Actuador vertical alto con superficie estriada
• Recorrido del actuador de 3.2 mm
• Tres terminales de soldadura inferiores
• Brida de montaje extendida
• Dos orificios de montaje para una instalación segura
• Carcasa moldeada negra y compacta
• Adecuado para conmutación de baja tensión y selección de señales
• Muestras y cotización para pedidos al por mayor disponibles
Especificaciones técnicas
• Modelo: SS12F15
• Tipo de producto: Interruptor deslizante
• Configuración de contactos: SPDT / 1P2T
• Posiciones de conmutación: 2 posiciones
• Función de conmutación: ON-ON
• Capacidad eléctrica: 0.5A a 50VDC
• Temporización de conmutación: Sin solapamiento
• Número de terminales eléctricos: 3

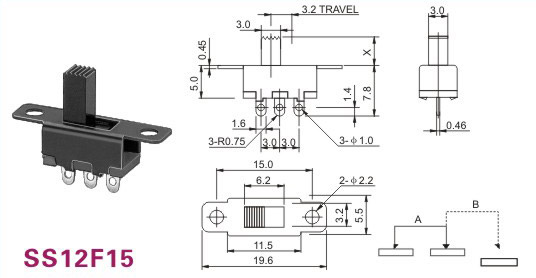

• Recorrido del actuador: 3.2 mm
• Sección del actuador: aproximadamente 3.0 mm
• Paso de los terminales: 3.0 mm
• Longitud total de la brida de montaje: aproximadamente 19.6 mm
• Longitud del cuerpo principal: aproximadamente 11.5 mm
• Ancho de la brida de montaje: aproximadamente 5.5 mm
• Diámetro de los orificios de montaje: aproximadamente 2.2 mm
• Resistencia de contacto: 30 mΩ máximo, referencia de la serie
• Resistencia de aislamiento: 100 MΩ mínimo a 500VDC, referencia de la serie
• Rigidez dieléctrica: 500VAC durante 1 minuto, referencia de la serie
• Fuerza de accionamiento: 300 ±100 gf, referencia de la serie
• Vida útil de funcionamiento de referencia: 10,000 ciclos
Aplicaciones típicas
• Paneles de control electrónico
• Equipos de audio y selección de señales
• Dispositivos de prueba y medición
• Productos electrónicos de consumo
• Electrónica educativa y para aficionados
• Circuitos de selección de modos
• Conjuntos de control de baja tensión
• Equipos electrónicos OEM personalizados
Información para pedidos
Indique el número de modelo SS12F15, la altura requerida del actuador, la aplicación, la cantidad estimada del pedido y cualquier requisito especial de montaje o embalaje al solicitar muestras o una cotización.
Las dimensiones se expresan en milímetros. Las capacidades eléctricas, la altura del actuador, la construcción de los terminales y las especificaciones mecánicas deben confirmarse mediante el dibujo de ingeniería aprobado y una muestra de preproducción antes de la producción en serie.
