Interruptor basculante GT101 de tres posiciones ON-OFF-ON

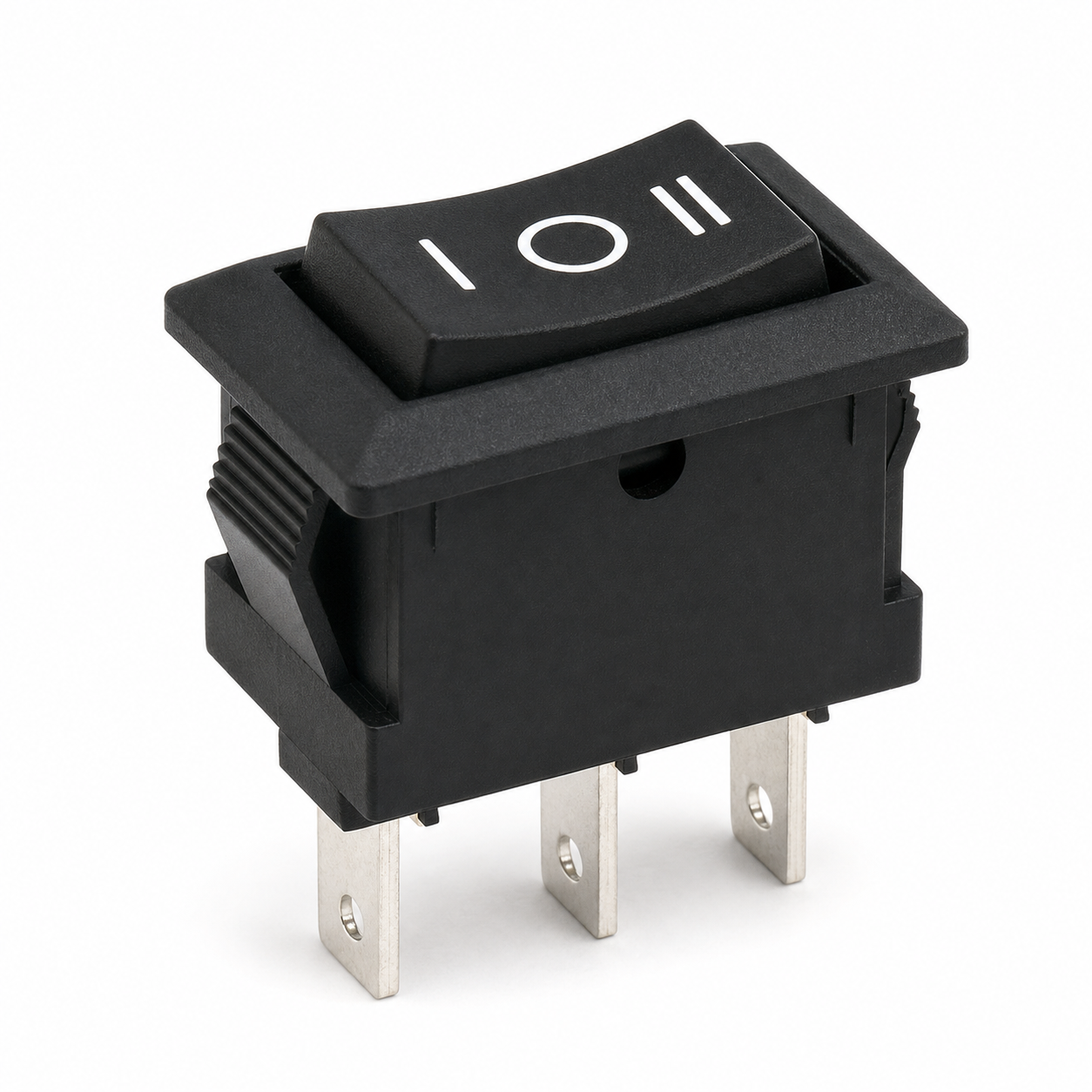

GT101-AF0D1BB es un interruptor basculante SPDT ON-OFF-ON compacto de tres terminales, diseñado para montaje a presión en panel y conexión recta a PCB. Cuenta con una carcasa rectangular negra, clips laterales de retención y un actuador basculante de tres posiciones con marcas blancas I–O–II claramente visibles.
Con una capacidad nominal de 3A a 250VAC o 6A a 125VAC, este interruptor sin iluminación ofrece dos posiciones ON seleccionables y una posición OFF central. Es adecuado para la selección de circuitos, el control de dirección y la selección de modos de funcionamiento en equipos eléctricos y electrónicos compactos.
Especificaciones principales
- Modelo: GT101-AF0D1BB
- Configuración de contactos: SPDT
- Función del interruptor: ON-OFF-ON
- Número de posiciones: 3
- Número de terminales: 3
- Capacidad eléctrica: 3A 250VAC / 6A 125VAC
- Tamaño aproximado del marco: 14.9 × 9.9 mm
- Separación entre terminales: 4.75 ±0.20 mm
- Tres terminales rectos extendidos para PCB
- Montaje a presión en panel
- Espesor de panel compatible: 0.75–3.0 mm
- Actuador negro con marcas blancas I–O–II
- Diseño sin iluminación
- Dibujo técnico y especificaciones del recorte del panel disponibles
Aplicaciones típicas
- Electrodomésticos
- Fuentes de alimentación
- Paneles de control
- Selectores de modos de funcionamiento
- Productos electrónicos de consumo
- Equipos de prueba y medición
- Conjuntos de PCB compactos
Contacte con ERI e indíquenos la cantidad requerida, la aplicación y las especificaciones técnicas para confirmar el modelo y solicitar muestras y una cotización para pedidos al por mayor.
