Conector hembra de alimentación CC DC031A de 3 pines con contacto conmutado
El DC031A es un conector hembra compacto de alimentación en corriente continua, diseñado para montaje en ángulo recto sobre PCB. Cuenta con un cuerpo aislante negro, carcasa exterior metálica y entrada horizontal para clavija. Según el plano técnico suministrado, es compatible con una clavija de CC de Ø3,5 mm e incorpora un circuito de tres terminales con contacto conmutado.
Características principales
- Modelo: DC031A
- Conector hembra de alimentación CC de 3 pines con contacto conmutado
- Entrada horizontal en ángulo recto
- Configuración para montaje en PCB
- Compatible con la clavija CC de Ø3,5 mm mostrada en el plano
- Carcasa exterior metálica y cuerpo aislante negro
- Diseño compacto para dispositivos electrónicos con espacio limitado

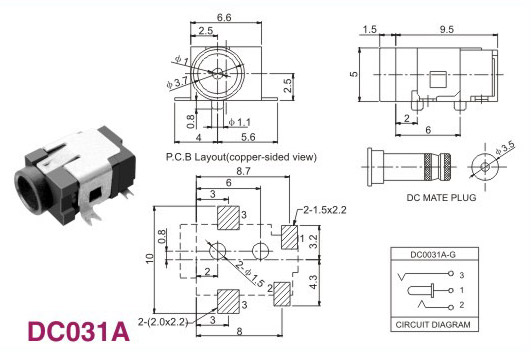

- Huella PCB y esquema eléctrico incluidos en el plano técnico
Especificaciones técnicas
| Modelo | DC031A |
|---|---|
| Tipo de conector | Conector hembra de alimentación CC con contacto conmutado |
| Número de terminales | 3 |
| Tipo de montaje | Montaje en PCB en ángulo recto |
| Entrada de clavija | Horizontal |
| Clavija compatible | Clavija CC de Ø3,5 mm, según el plano suministrado |
| Longitud del cuerpo principal | 9,5 mm |
| Altura del cuerpo | 5 mm |
| Anchura frontal total | 6,6 mm |
| Contacto central | Ø1,1 mm |
| Área de huella PCB | 8,7 × 10 mm |
Aplicaciones habituales
- Electrónica de consumo compacta
- Dispositivos electrónicos portátiles
- Placas de control integradas
- Pequeños equipos de audio y comunicación
- Equipos electrónicos de prueba
- Interfaces de entrada de alimentación CC de baja tensión
Nota de ingeniería
El contacto conmutado puede utilizarse para detectar la inserción de la clavija o cambiar de circuito, según el diseño de la placa. Antes de la producción, confirme la clavija compatible, la huella PCB, la asignación de terminales, la polaridad, los valores eléctricos, los materiales y los requisitos de soldadura con la ficha técnica del proveedor o una muestra física.
