Conector hembra de alimentación CC DC005A para PCB en ángulo recto

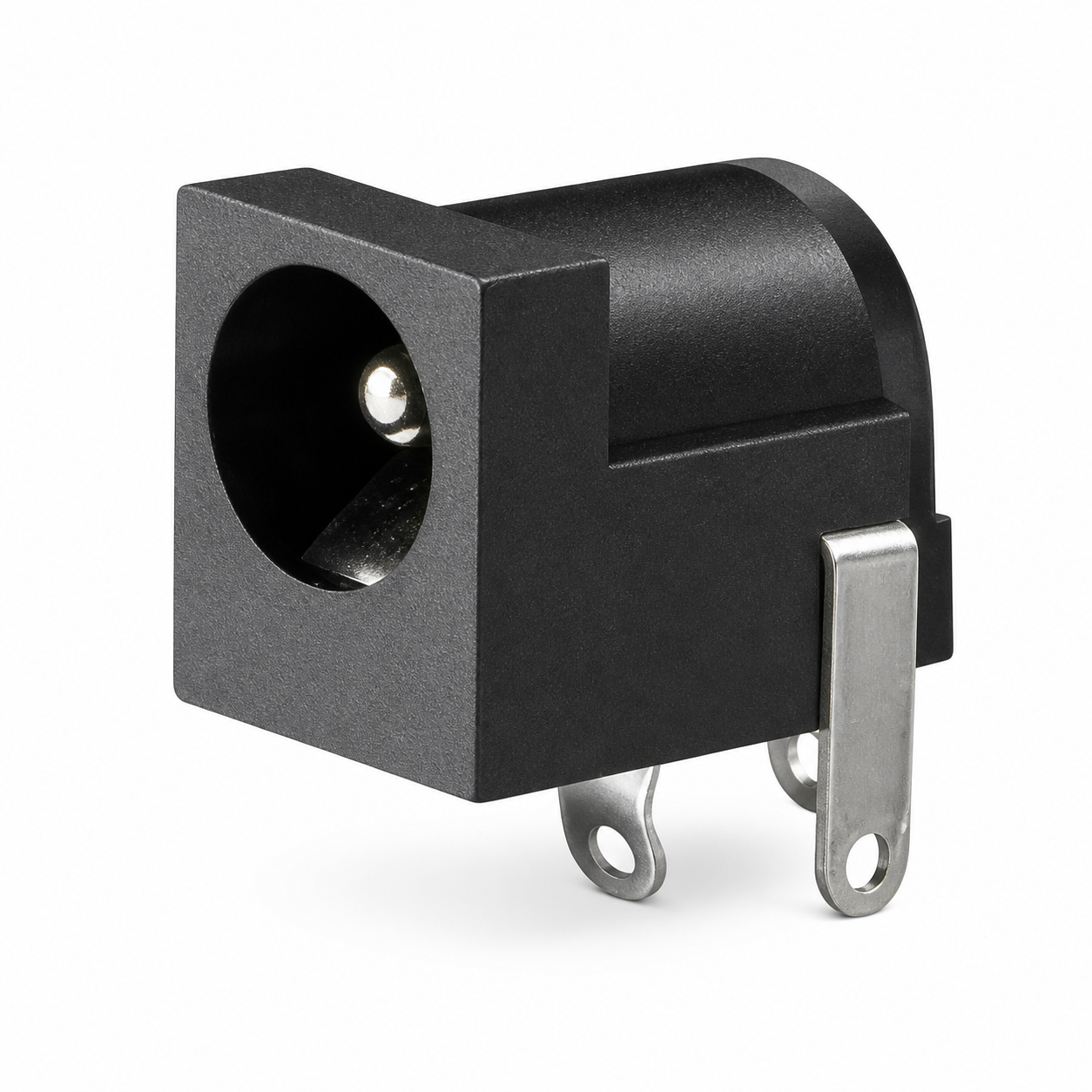

DC005A es un conector hembra cilíndrico de alimentación CC compacto y en ángulo recto, diseñado para montaje pasante en PCB. Acepta clavijas CC con diámetro exterior de Ø5,5 mm y está disponible con pin central de Ø2,0 mm (DC005A-A) o Ø2,5 mm (DC005A-B).
La disposición de tres terminales con contacto conmutado permite conmutar la entrada de alimentación al insertar la clavija. Su carcasa moldeada compacta es adecuada para electrónica de consumo, adaptadores de corriente, equipos de control y dispositivos integrados.
Características principales
- Conector hembra de alimentación CC en ángulo recto para PCB
- Terminales de montaje pasante
- Para clavijas CC con diámetro exterior de Ø5,5 mm
- DC005A-A con pin central de Ø2,0 mm
- DC005A-B con pin central de Ø2,5 mm
- Disposición de tres terminales con contacto conmutado
- Ancho frontal compacto de 9,0 mm
- Longitud de cuerpo de referencia de 14 mm
- Carcasa negra moldeada

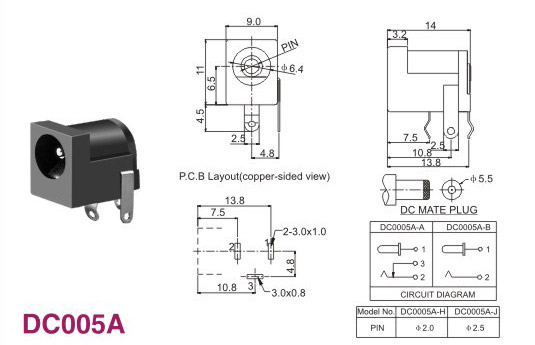

- Plano técnico, diseño de PCB y diagrama de circuito disponibles
Especificaciones mecánicas
| Modelo | DC005A |
|---|---|
| Tipo de conector | Conector hembra cilíndrico de alimentación CC |
| Método de montaje | Montaje pasante en PCB en ángulo recto |
| Diámetro exterior de la clavija compatible | Ø5,5 mm |
| Pin central DC005A-A | Ø2,0 mm |
| Pin central DC005A-B | Ø2,5 mm |
| Disposición de terminales | 3 terminales con contacto conmutado |
| Ancho frontal | 9,0 mm |
| Longitud del cuerpo | Referencia de 14 mm |
| Abertura frontal | Referencia de Ø6,4 mm |
Aplicaciones típicas
- Electrónica de consumo
- Adaptadores y fuentes de alimentación
- Dispositivos integrados
- Equipos de control
- Productos de audio y comunicación
- Interfaces de entrada de alimentación para PCB
Información para pedidos
Indique DC005A-A o DC005A-B, la capacidad eléctrica requerida, la cantidad del pedido y la aplicación al solicitar muestras o una cotización. El pinout, las dimensiones y las especificaciones eléctricas finales deben confirmarse con el plano aprobado y una muestra antes de la producción.
