DC0020 Conector de alimentación CC acodado para PCB

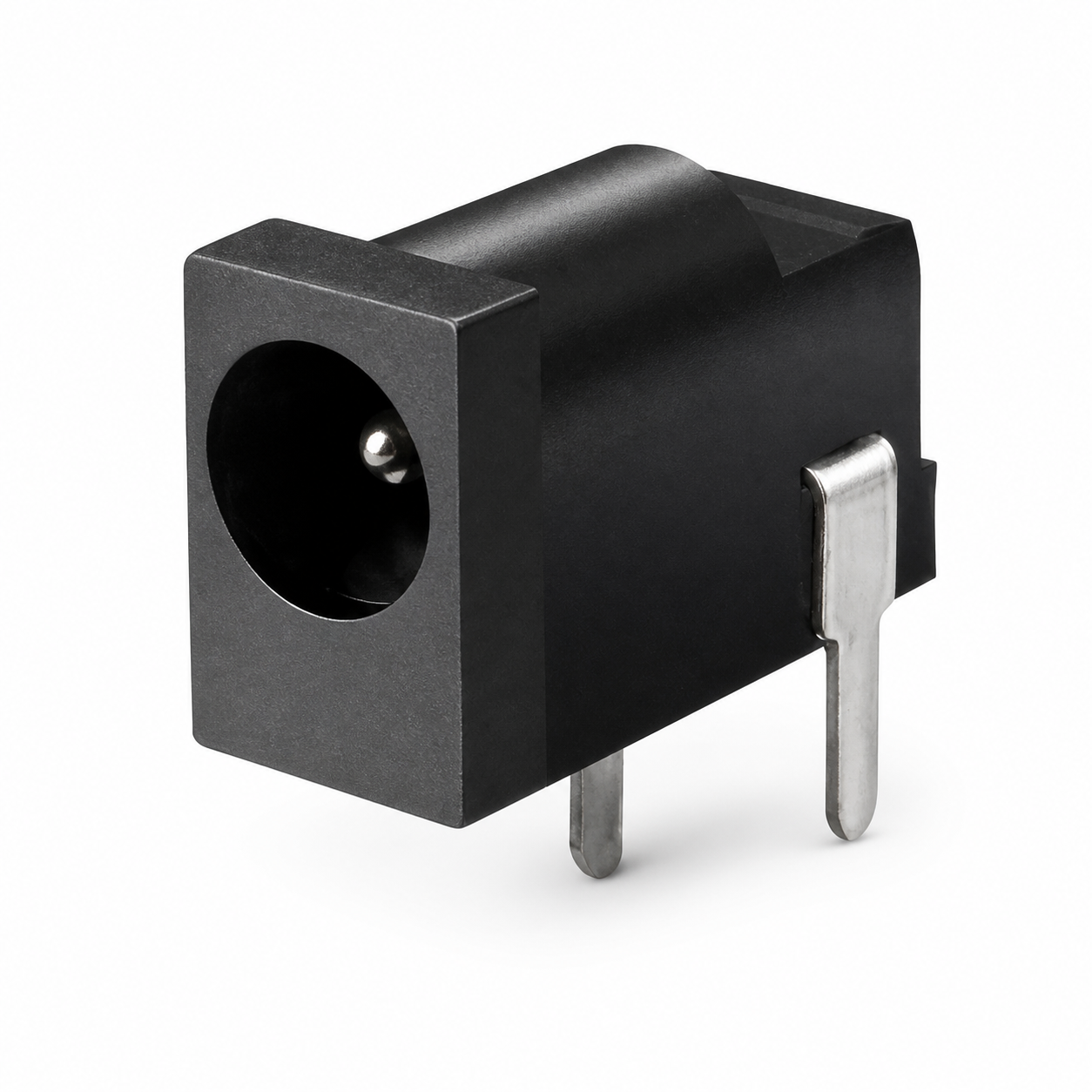

DC0020 es un conector hembra compacto de alimentación CC, acodado y diseñado para montaje pasante en PCB. Su carcasa frontal rectangular, disposición de tres terminales y configuración de contacto conmutado lo hacen adecuado para interfaces de entrada de alimentación en equipos electrónicos compactos.

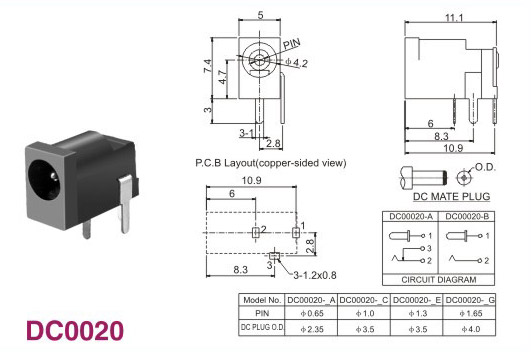

El plano técnico muestra varias opciones de diámetro del pin central y de la clavija compatible. Seleccione la versión requerida según la clavija y el diseño de la PCB, y confirme las dimensiones finales y la capacidad eléctrica antes de la producción.
Características principales
- Conector acodado de entrada de alimentación CC
- Montaje pasante en PCB
- Tres terminales con opciones de circuito de contacto conmutado
- Carcasa frontal rectangular y compacta
- Varias opciones de diámetro del pin central y de la clavija compatible
- Huella PCB y circuito de referencia indicados en el plano técnico
Referencia mecánica y de variantes
| Serie | DC0020 |
|---|---|
| Tamaño frontal | Aproximadamente 5,0 × 7,4 mm |
| Referencia de la abertura frontal | Ø4,2 mm |
| Profundidad total | Aproximadamente 11,1 mm |
| Disposición de terminales | 3 terminales de orificio pasante |
| Referencia del tamaño de los terminales | Aproximadamente 1,2 × 0,8 mm |
Variantes disponibles según el plano
| Variante | Pin central | Diámetro exterior de la clavija compatible |
|---|---|---|
| A | Ø0,65 mm | Ø2,35 mm |
| C | Ø1,0 mm | Ø3,5 mm |
| E | Ø1,3 mm | Ø3,5 mm |
| G | Ø1,65 mm | Ø4,0 mm |
Aplicaciones típicas
- Equipos electrónicos de consumo
- Dispositivos integrados
- Fuentes de alimentación y adaptadores
- Equipos de audio y comunicaciones
- Productos compactos de control con PCB
Información para pedidos
Indique el diámetro requerido del pin central, el diámetro exterior de la clavija compatible, la configuración del circuito, la capacidad eléctrica, la cantidad y la aplicación. Las especificaciones finales deben confirmarse con el plano aprobado y una muestra antes de la producción en serie.
